Le réseau dans les hyperviseurs

Dans un environnement virtualisé, les machines — dans ce cas, virtuelles — doivent communiquer : soit entre elles, soit avec l'hôte physique soit encore, avec le réseau externe. La connectivité est virtuelle et doit être la plus efficace possible. Parfois, l'environnement nécessitera que les réseaux virtuels soient segmentés pour permettre une meilleure isolation.

Il existe deux techniques dont les détails diffèrent un peu en fonction de l'hyperviseur utilisé.

NAT (network address translation)

Seule l'adresse IP de l'hôte est utilisée et l'hyperviseur fournit la connectivité aux différentes VM. Seul l'hyperviseur est visible de l'extérieur. Les vm sont invisibles.

NAT est plus fréquent dans les environnements de test et avec des hyperviseurs de type 2 (hosted).

vSwitch (virtual switch)

Un vSwitch est un switch (commutateur) logiciel simulant un switch physique utilisé pour connecter les machines entre elles.

Un bridge (au sens linux) est la version linux du vSwitch.

• KVM utilise bridge-util ou openvswitch
• Proxmox est une surcouche à KVM et propose une interface web pour créer un bridge et l'associer à un VLAN
• ESXi utilise ses vswitch propriétaires

vSwitches et VLANs

Ces vSwiches supportent les VLANs. Par exemple bridge-utils :

auto vmbr1
iface vmbr1 inet manual
    bridge-ports nic0
    bridge-stp off
    bridge-fd 0
    bridge-vlan-aware yes
    bridge-vids 2-4094

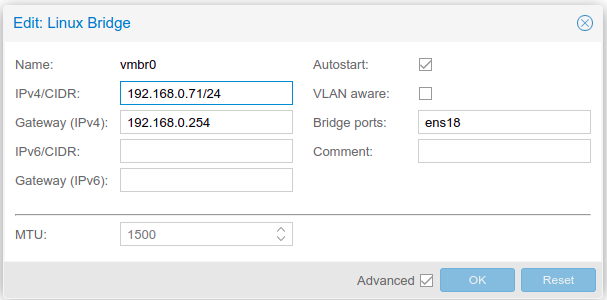

ou pour Proxmox ;

💡 À LIRE AUSSI

Bridge linux

Bonding (agrégation de liens)

Le bonding Linux permet d'agréger plusieurs interfaces réseau physiques en une seule interface logique (comme bond0). Cette technique améliore la bande passante et/ou la redondance.

Configuration typique :

auto bond0
iface bond0 inet static
    address 192.168.1.10
    netmask 255.255.255.0
    bond-slaves eth0 eth1
    bond-mode balance-rr
    bond-miimon 100

• bond-miimon (MII monitoring) définit l'intervalle (ici 100 ms) de vérification des liens réseau pour la détection de panne par exemple.

Modes courants :

• balance-rr : répartition round-robin
• active-backup : redondance (un lien actif)
• 802.3ad : LACP (agrégation dynamique)
